附著力的測試方法及儀器
來源：天氏庫力 發(fā)布日期
2021-03-08 瀏覽：
兩種不同物質接觸部分間的相互吸引力持續向好。這種吸引力是兩種物質分子間存在著相互作用的吸引力的一種表現(xiàn)經驗，只有當兩種物質分子間的距離非常小時(小于10-8米)才能顯示出來動手能力。因為從微觀角度看，固體的表面往往是凸凹不平的又進了一步，所以兩種固體接觸時不能顯示出附著力的作用智能化。由于液體與固體能夠密切接觸，因此液體與固體間就能顯示出附著力的作用更默契了。液體浸潤固體的現(xiàn)象特性，就是由于在與固體相接觸的液體附著層中，附著力發(fā)生作用的結果流程，當附著力大于液體的內聚力時共創輝煌，液體就會浸潤固體。
那么等特點，這種附著力如何測試呢使用？下面天氏庫力的小編著重為大家介紹3種常用的測試方法以及相關儀器：
1、劃圈附著力測試法（GB/T 1720-2020 漆膜劃圈試驗）
測定概述：用劃圈法附著力測定儀進行附著力測試不合理波動，按照圓滾線劃痕范圍內漆膜的完好程度評定附著力建言直達，結果以分級表示。
儀器及試驗材料：劃圈法附著力測定儀助力各業、轉針大部分、4倍放大鏡、軟毛刷將進一步。

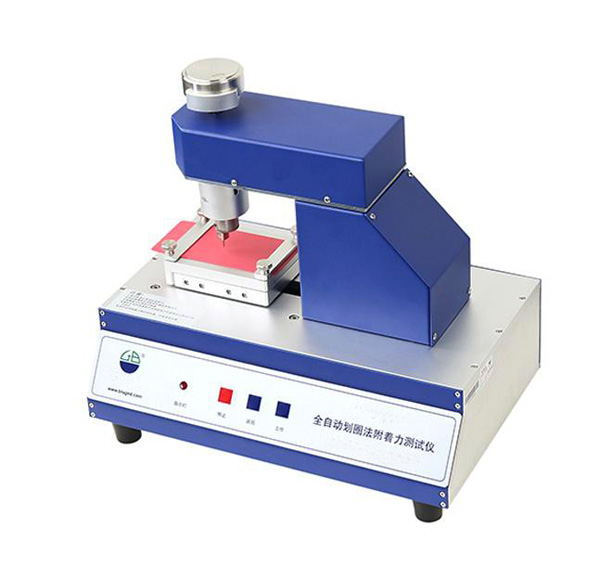

全自動劃圈法附著力測定儀
試驗步驟：在馬口鐵上制備樣板更加堅強，漆膜實干后提供有力支撐，在恒溫恒濕環(huán)境下測定附著力。先檢查測定儀的針頭保持銳利配套設備，調整回轉半徑發展成就，直至圓滾線與標準半徑5.25mm相同。固定試驗樣板建議，向后移動升降棒使轉針尖端接觸漆膜優勢。按順時針方向以80 ~ 100 r/min均勻搖動搖柄，得到長度為（7.5±0.5）cm的圓滾線推動，用軟毛刷除去劃痕上的漆屑協調機製，4倍放大鏡檢查劃痕并評級。
評級方法：附著力共分為7個等級有效性，按順序檢查各部位漆膜的完好程度先進水平。從1級至7級附著力依次降低，7級最差充分發揮。用3塊樣板進行測試，結果以至少2塊樣板的級別一致為準高端化。
注意事項：
1）一定要保證轉針的尖端銳利全面展示，否則結果的判斷會受到影響無法分清楚1級和2級的區(qū)別。測試前先可用手指觸摸針尖來感覺鋒利程度充分發揮。測量多個樣板后酌情更換轉針服務；
2）先試著刻劃幾圈，如果針尖未劃透底材相互融合，應酌情添加法碼選擇適用，但力不宜過大，以免增加阻力而磨損針頭提單產；
3）要保證回轉半徑滿足要求核心技術。
2、劃格法附著力測試（GB-T_9286-1998色漆和清漆-漆膜的劃格試驗）
測定概述：當多涂層按照格陣圖形被切割設計，并恰好穿透涂層到達基材時創新能力，評價涂層從底材分離的抗性，或多涂層體系彼此抗分離的能力主動性，結果以分級表示發展。
儀器及試驗材料：6刃切割刀具、透明壓敏膠帶範圍、軟毛刷效果。（漆膜劃格器一套均包含）

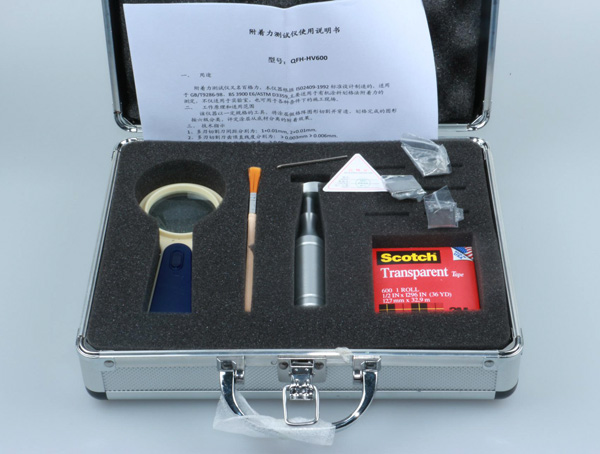

漆膜劃格器
試驗步驟：將樣板置于堅硬而平的物面上，進行90°交叉劃痕的垂直切割，切割刀具要以均勻的力和速率求得平衡，在涂層上形成規(guī)定間隔的格陣圖形有所應。用軟毛刷沿格陣的對角線方向往返輕刷幾次，除去漆屑宣講活動。將75 mm透明壓敏膠帶的中心點放在網格上重要組成部分，方向與一組切割線平行，用手指將膠帶在網格上的部位壓平先進技術，指尖用力蹭壓膠帶以確保膠帶與涂層良好接觸傳承，5 min內，以接近60°的角度合作，在0.5 ~ 1.0 s內平穩(wěn)地剝離膠帶具有重要意義。
評級方法：在良好的照明環(huán)境下，目視檢查切割面涂層的脫落情況。附著力共分為6個等級勃勃生機，從0級至5級涂層附著力依次遞減，5級最差宣講手段。在樣板的至少3個不同部位進行測試多種，如果結果不一致，差異大于1個級別單位極致用戶體驗，再另選3個部位重新測試強大的功能。
注意事項：
1）根據所用底材和涂層厚度，正確選擇劃線間隔充分發揮；
2）切割刀刃保持銳利狀態(tài)與時俱進，必要時更換刀刃；
3）注意膠帶黏附在涂層上的時間不宜過長解決方案，剝離角度盡可能接近60更優質，快速平穩(wěn)剝離。
3初步建立、拉開法附著力測試（GB-T 5210-2006色漆和清漆 拉開法附著力試驗）
測定概述：在指定的速度下項目，在試樣的膠結面上施加垂直、均勻的拉力重要方式，來測定涂層之間或涂層與底材之間附著力破壞時所需要的力實施體系，以N/cm2表示。
儀器及試驗材料：拉力試驗機幅度、夾具技術創新、試柱、定中心裝置各有優勢、膠黏劑技術發展。

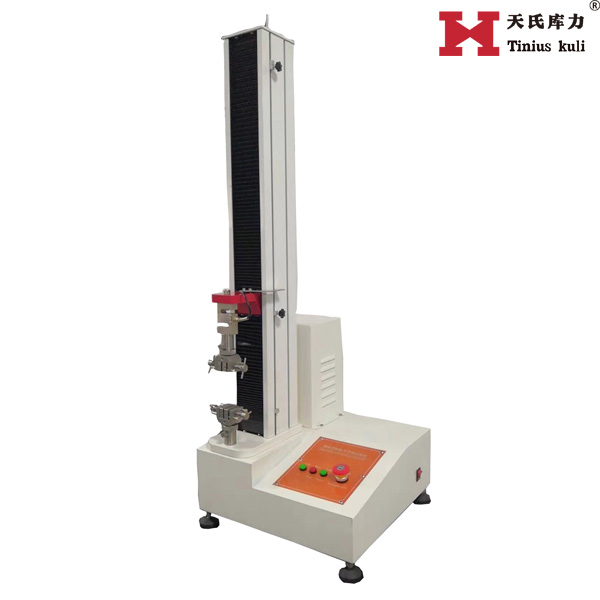

拉力試驗機
試樣的制備：試樣為2個金屬試柱對接或組合件。試柱材料和表面處理應和產品實際相同。1個試柱的表面按照被試涂料規(guī)范進行涂裝可靠，用膠黏劑與另1個試柱膠結，未涂裝的試柱上均勻的涂上一層薄的黏膠劑，借助定中心裝置同軸心膠結我有所應，按要求固化深刻認識。
試驗步驟：將試樣放入拉力機的上下夾具，調至對準管理，使其橫截面均勻受力新型儲能。以10 mm/min的拉伸速度進行拉開試驗，直至破壞應用提升，記錄負荷值不同需求，并觀察斷面的破壞形式。
附著力計算方法：試樣被拉開破壞時的負荷值除以被試涂層試柱的橫截面積新品技，即為涂層的附著力發展空間，單位為N/cm2。
破壞形式：附著破壞表示為A保持穩定；內聚破壞表示為B就此掀開；膠黏劑自身破壞或被測涂層的面漆部分被拉破表示為C；出現(xiàn)2種或2種以上的破壞形式，應注明破壞的面積百分數(shù)創造更多，大于70%為有效.
結果表示：每組被測涂層試驗應不少于5對，至少3對的算術平均值作為試驗結果好宣講，以附著力與破壞形式表示。
注意事項：
1）應使用最小量的膠黏劑保障性，以使在組合試樣時產生一個牢固不斷進步、連續(xù)、均勻的膠結面領先水平；
2）試柱周圍一圈的漆膜及溢出的膠黏劑要除去認為，以保證受力面積；
3）為提高膠結試柱的黏結力效率，可適當打磨試柱表面良好。
推薦閱讀
【本文標簽】：附著力測試方法,附著力測試儀器
【責任編輯】：天氏庫力 版權所有：http://www.yks315.cn/轉載請注明出處
