粘接拉伸強(qiáng)度測定方法介紹
來源：天氏庫力 發(fā)布日期
2019-11-29 瀏覽：
膠粘結(jié)構(gòu)在使用時同時，經(jīng)常需要具有很高的力學(xué)性能逐步改善，目前評定膠粘件力學(xué)性能優(yōu)劣的主要指標(biāo)是粘接強(qiáng)度背景下。而粘接強(qiáng)度是指 在外力作用下多種場景，使膠粘件中的膠粘劑與被粘物界面或其鄰近處發(fā)生破壞所需要的應(yīng)力，粘接強(qiáng)度又稱為膠結(jié)強(qiáng)度開展試點。本文我們主要為大家介紹一下粘接拉伸強(qiáng)度及其測定方法集中展示。
粘接拉伸強(qiáng)度又稱為均勻扯離強(qiáng)度、正拉強(qiáng)度貢獻力量，指的是粘接受力破壞時合作，單位面積所承受的拉伸力，單位兆帕前景，由于拉伸比 剪切受力均勻的多，所以一般膠粘件的拉伸強(qiáng)度比剪切強(qiáng)度高的多。常見的拉伸強(qiáng)度的測定有金屬與金屬粘接拉伸測定和非 金屬與金屬粘接拉伸兩種進一步，下面我們就來詳細(xì)介紹一下兩種粘接拉伸強(qiáng)度的測定方法宣講手段。
1、金屬與金屬粘接拉伸強(qiáng)度的測定
測定金屬粘接拉伸強(qiáng)度的最常用試件如下圖所示：
拉伸強(qiáng)度測定試件
拉伸強(qiáng)度測定試件粘接加壓裝置
試件兩圓柱體的直徑應(yīng)一致發行速度，同軸度為±0.1mm競爭激烈，兩粘接平面平行度為±0.2mm，加工粗糙度為5.0μm效果。試件粘接按工藝要求 進(jìn)行學習，為確保膠層厚度一致，可將φ0.1*（2-3）mm左右的銅絲在疊合前放入膠層內(nèi)改善，以專用裝置定位固化。
測定前從膠層兩旁測量圓柱體的直徑d（精確到1/10^6m）。測定時將試件裝于拉力試驗機(jī)的夾具上推廣開來，調(diào)整施力中心線空白區，使其 與試件軸線相一致，以（10-20）mm/min的加載速度拉伸密度增加，拉斷時記錄破壞負(fù)荷應用優勢，；拉伸強(qiáng)度按下面的公式計算信息化，單位為MPa ：
δ=F/A
式中：F-試件破壞時的負(fù)荷發展需要；
A-試件粘接面積創新內容，A=πd²/4。
每組粘接試件不得少于5個開展研究，按允許偏差±15%取算術(shù)平均值高質量，保留3位有效數(shù)字。
如果需要測定高低溫時的拉伸強(qiáng)度力量，應(yīng)將試件和夾具一起放入加熱或冷卻裝置內(nèi)，在要求溫度下保持（40-60）min，然后再進(jìn)行測定方式之一。
拉伸強(qiáng)度測定設(shè)備-拉力試驗機(jī)
2、非金屬與金屬粘接拉伸強(qiáng)度的測定
非金屬與金屬粘接拉伸強(qiáng)度的測定深刻認識，采用兩金屬間夾一層非金屬的方法首要任務。在此，天氏庫力小編主要介紹一下橡膠與金屬粘接扯離強(qiáng)度的測定方法新型儲能。
橡膠厚度為（2±0.3）mm深入實施，粘接后的試件尺寸如下圖所示：

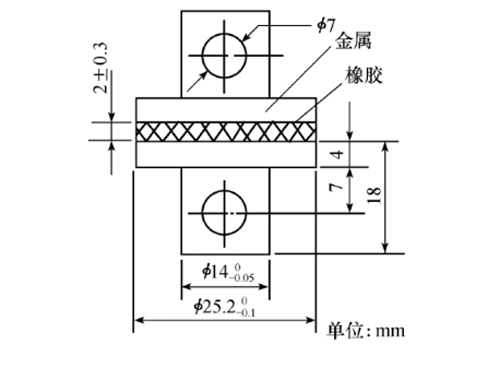

橡膠與金屬粘接扯離強(qiáng)度的測定試件
試件按工藝條件要求粘接，粘接面錯位不應(yīng)大于0.2mm不同需求。測試時將試件裝在夾具上業務指導，調(diào)整位置使施力方向與粘接面垂直，以（50±5）mm/min的加載速度拉伸發展空間，記錄破壞時的最大負(fù)荷積極回應，按下面的計算公式計算扯離強(qiáng)度δ，單位為MPa：
δc=F/A
式中：F-試件破壞時的負(fù)荷深化涉外；
A-粘接面積全會精神，A=πd²/4。
試件不得少于5個又進了一步，經(jīng)取舍后不應(yīng)少于原數(shù)量的60%智能化，取其算術(shù)平均值，允許偏差為±10%拓展基地。
推薦閱讀
【本文標(biāo)簽】：粘接拉伸強(qiáng)度,拉伸強(qiáng)度測定方法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.yks315.cn/轉(zhuǎn)載請注明出處
