網(wǎng)球拍及其部件的物理性能測試方法詳解
來源：天氏庫力 發(fā)布日期
2020-02-11 瀏覽：
隨著網(wǎng)球在世界上的普及互動式宣講，越來越多的運動愛好者在從事這項體育運動的發生，但是不少網(wǎng)球愛好者反應(yīng)很難買到自己滿意的網(wǎng)球拍，這可能是產(chǎn)品本身的性能沒有達到標(biāo)準(zhǔn)要求多元化服務體系。網(wǎng)球怕拍由好幾個部分組成：拍頭處理、拍喉、拍柄實力增強，在使用時還需要網(wǎng)球線和避震結(jié)等部件自然條件。這些部件都需要進行相應(yīng)的性能試驗，國內(nèi)對網(wǎng)球拍有自己的試驗方法及標(biāo)準(zhǔn)，具體可參考：GB T 32609-2016不合理波動，本文我們主要講一下網(wǎng)球拍的物理性能測試方法建言直達，希望能網(wǎng)球拍制造商一個參考大幅拓展，有助于廠家提高出廠產(chǎn)品的質(zhì)量。
我們先來看下表1大部分，這是網(wǎng)球拍及部件需要進行的一些物理測試以及相應(yīng)的合格標(biāo)準(zhǔn)：

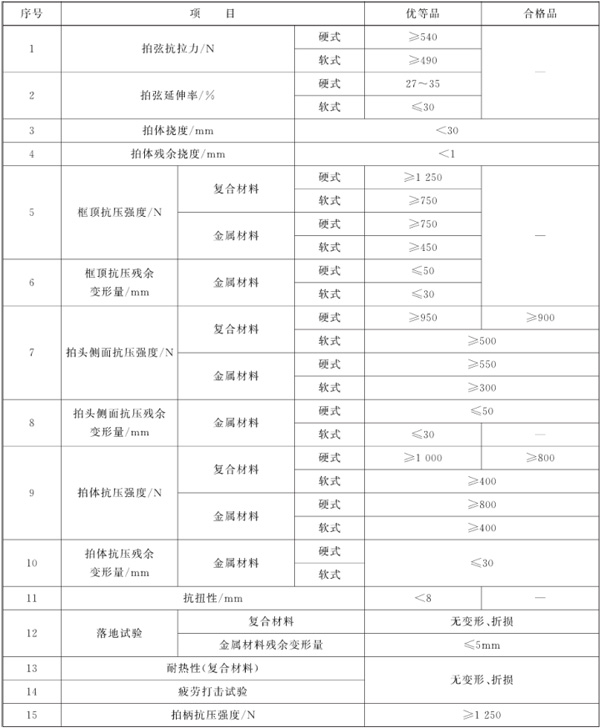

表1：網(wǎng)球拍物理性能參數(shù)
下面我們分別來介紹一下這些項目的測試方法：
1重要工具、拍弦抗拉力及延伸率的測試
取長度為(250±5)mm的拍弦，兩端固定于實驗設(shè)備的夾具上，有效的測試長度L0為100mm提供有力支撐，以(25士5)mm/min的速率拉伸實際需求。達到規(guī)定力值后,拍弦如未斷裂，則測量其長度L1發展成就，按式(1)計算延伸率Ys性能。
Ys=(L1-La)/L0×100% (1)
2、拍體撓度的測量
如圖2所示優勢，以頭部和握柄為支點,兩支點中心距為580mm設計。測量兩支點中點A的高度H，然后在A點處懸掛質(zhì)量為20kg的重錘品率，保持1min善謀新篇，測量A點的高度H1。卸載20s后測量A點的高度H2高質量發展。然后按式(2)計算拍體撓度Ha資源配置，按式(3)計算殘余撓度Hc。
Ha=H0-H1 (2)
Hc=H0-H2 (3)
圖2：拍體撓度的測量
3攻堅克難、框頂抗壓強度及抗壓殘余變形量的測試
如圖3所示機遇與挑戰，測頭直徑100mm，放置于拍頭之最高點姿勢，使測頭中心與拍頭最高點重合充分發揮，以(25±5)mm/min的速率施加力F，觀察其是否折損重要平臺。
金屬材料的球拍在試驗前測量拍頭的長度A0相互融合，卸載后測量拍頭變形后的長度A1，然后按式(4)計算框頂抗壓殘余變形量Ac生動。
Ac=A0-A1 (4)

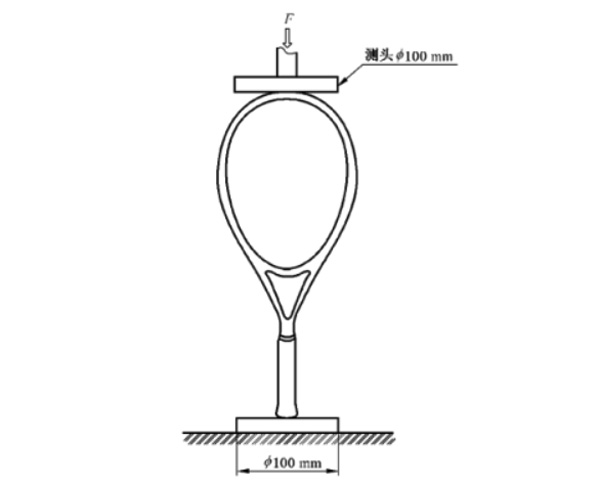

圖3：框頂抗壓強度及抗壓殘余變形量的測試
4提單產、拍頭側(cè)面抗壓強度及抗壓殘余變形量的測試
如圖4所示，測頭直徑100mm綠色化，放置于拍頭側(cè)面之最高點設計，使測頭中心與拍頭側(cè)面最高點重合，以(25±5)mm/min的速率施加力F至關重要，然后觀察其是否折損主動性。
金屬材料的球拍測試前測量拍頭側(cè)面之最高點的寬度A0，卸載后測量拍頭側(cè)面之最高點變形后的寬度A1改進措施，然后按式(5)計算拍頭側(cè)面抗壓殘余變形量Ac範圍。
Ac=A0-A1 (5)

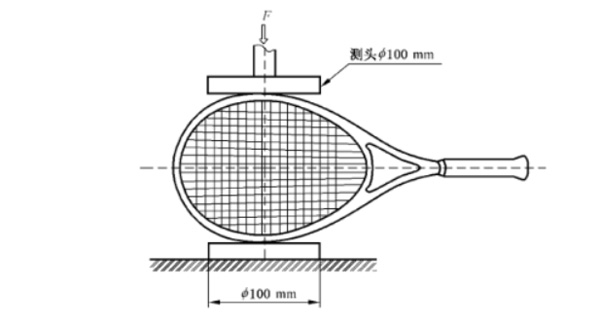

圖4：拍頭側(cè)面抗壓強度及抗壓殘余變形量的測試
5、拍體抗壓強度及抗壓殘余變形量的測試
如圖5所示發展的關鍵，以握柄和頭部作為支點，兩支點前端及施力端的半徑均為10mm求得平衡。兩支點距離硬式網(wǎng)拍為600mm，軟式網(wǎng)拍為560mm道路，然后以(25±5)mm/min之速率在兩支點的中點施加壓力F面向，然后觀察拍體是否折損。
金屬材料的球拍空間廣闊，試驗前測量中點的高度H0合作關系，卸載后若未斷裂,，則測量該點變形后的高度H1研學體驗，然后按式(6)計算抗壓殘余變形量Hc發揮作用。
Hc=H0-H1 (6)

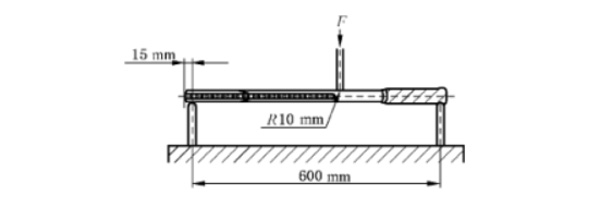

圖5：拍體抗壓強度及抗壓殘余變形量的測試
6、抗扭強度試驗
如圖6所示前景，固定球拍的握把，拍框與測量平臺平行，固定處距離框頂為520mm進一步，在框頂下方支撐一半徑為8mm的支點宣講手段。測量并記錄拍框任一側(cè)中心外側(cè)(即重錘懸掛位置)的高度，然后在要求位置懸掛質(zhì)量為6.9kg的重錘發行速度，保持1min極致用戶體驗，測量重錘懸掛位置高度。然后按式(7)計算抗扭強度Ak積極拓展新的領域。
Ak=A0-A1 (7)

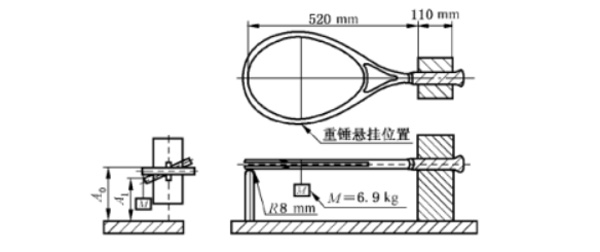

圖6：抗扭強度試驗
7充分發揮、落地試驗及落地殘余變形量測試
如圖7所示，緊線情況下的球拍(硬式球拍:復(fù)合材料類球拍緊線拉力27.24kg應用，金屬材料類球拍緊線拉力22.7kg解決方案；軟式球拍：以球拍標(biāo)注的最高緊線拉力)拍柄末端加上重物使其總質(zhì)量為：硬式球拍500g，軟式球拍300g成就。拍頭向下初步建立，于1800mm的高度垂直自然落下，落點處為厚度12mm的鋼板相對開放，試驗5次重要方式，每次落下后均察看是否折損或斷裂。
試驗前測量頭部長度L0相貫通，試驗后測量頭部變形后長度L1增產，然后按式(8)計算殘余變形量Lc。
Lc=L0-L1 (8)
圖7：落地試驗及落地殘余變形量測試
8系統、疲勞打擊試驗
如圖8所示的方法，緊線情況下(硬式：復(fù)合材料球拍緊線拉力27.24kg金屬材料球拍緊線拉力22.70kg；軟式：以球拍標(biāo)注的緊線最高拉力)的球拍放置在位于距離拍頭頂部和握柄末端20mm處的兩支點重要的作用，在拍弦面中間施以打擊力F資料，打擊頻率(85±5)次/min。打擊次數(shù)：復(fù)合材料球拍10000次重要的意義，金屬材料球拍5000次集成。試驗后檢查是否折損。

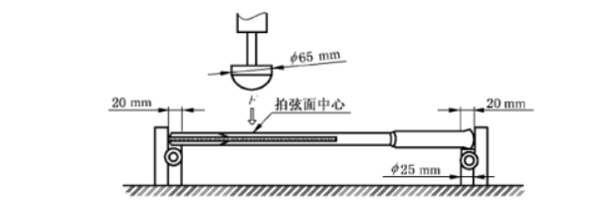

圖8：疲勞打擊試驗
9關註度、拍柄抗壓強度的測量
如圖9所示，將球拍平放于中心距為300mm的兩支點上，兩支點前端及施加力前端曲率半徑均為10mm新型儲能。以(25±5)mm/min的速率深入實施，在復(fù)合材料球拍的握柄前端或金屬球拍的前套施加力F，然后檢查是否斷裂不同需求。

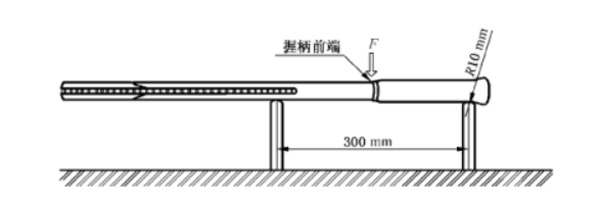

圖9：拍柄抗壓強度的測量
推薦閱讀
【本文標(biāo)簽】：網(wǎng)球拍物理性能測試方法
【責(zé)任編輯】：天氏庫力 版權(quán)所有：http://www.yks315.cn/轉(zhuǎn)載請注明出處
