中華人民共和國國家標(biāo)準(zhǔn)
塑料薄膜拉伸性能試驗(yàn)方法
本標(biāo)準(zhǔn)參照采用國際標(biāo)準(zhǔn)ISO 1184—1983《塑料 薄膜拉伸性能的測(cè)定》創新的技術。
1.主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了塑料薄膜和片材的拉伸性能試驗(yàn)方法提高鍛煉。
本標(biāo)準(zhǔn)適用于塑料薄膜和厚度小于1mm的片材體系。不適用于增強(qiáng)薄膜最為突出、微孔片材和膜逐步改善。
2.引用標(biāo)準(zhǔn)
GB 2918塑料試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
GB 6672塑料薄膜和薄片厚度的測(cè)量 機(jī)械測(cè)量法
3.試驗(yàn)設(shè)備
3．1任何可做拉伸試驗(yàn)并能滿足3．2特點、3．3、3．4條要求的試驗(yàn)機(jī)均可使用落實落細。
3．2試驗(yàn)機(jī)應(yīng)備有適當(dāng)?shù)膴A具意見征詢，該夾具不應(yīng)引起試樣在夾具處斷裂，施加任何負(fù)荷時(shí)深入闡釋，試驗(yàn)機(jī)上的夾具應(yīng)能立即對(duì)準(zhǔn)成一條線集聚，以使試樣的長(zhǎng)軸與通過夾具中心線的拉伸方向重合。
3．3試驗(yàn)夾具移動(dòng)速度應(yīng)滿足規(guī)定要求自動化裝置。
3．4試驗(yàn)機(jī)示值在記錄儀滿值（或每級(jí)表盤滿刻度）的10％～90％間狀態，示值誤差應(yīng)在±l％以內(nèi)。
3．5測(cè)量厚度的儀器應(yīng)符合GB 6672中的要求關規定。
4.試樣
4．1試樣形狀及尺寸
本方法規(guī)定使用四種類型的試樣更多的合作機會，Ⅰ、Ⅱ指導、Ⅲ型為啞鈴形試樣可以使用。見圖1～圖3。Ⅳ型為長(zhǎng)條型試樣關註點，寬度10～25 mm廣泛認同，總長(zhǎng)度不小于 150 mm，標(biāo)距至少為 50 mm建強保護。
4．2試樣選擇
可根據(jù)不同的產(chǎn)品或按已有的產(chǎn)品標(biāo)準(zhǔn)的規(guī)定進(jìn)行選擇服務好。一般情況下，伸長(zhǎng)率較大的試樣不宜采用太寬的試樣流動性。
4．3試樣制備
4．3．1試樣應(yīng)沿樣品寬度方向大約等間隔裁取效高化。
4．3．2啞鈴形及長(zhǎng)條形試樣均可用沖刀沖制，長(zhǎng)條形試樣也可用其他裁刀裁取進行探討。各種方法制得的試樣應(yīng)符合4．1要求緊密協作。試樣邊緣平滑無缺口」芾?？捎玫捅斗糯箸R檢查缺口，舍去邊緣有缺陷的試樣。
4．3．3按試樣尺寸要求準(zhǔn)確打印或畫出標(biāo)線切實把製度。此標(biāo)線應(yīng)對(duì)試樣不產(chǎn)生任何影響優化上下。
4．4試樣數(shù)量
試樣按每個(gè)試驗(yàn)方向?yàn)橐唤M，每組試樣不少于5個(gè)最新。
5.試驗(yàn)條件
5．1試樣狀態(tài)調(diào)節(jié)和試驗(yàn)的標(biāo)準(zhǔn)環(huán)境
按GB 2918中規(guī)定的標(biāo)準(zhǔn)環(huán)境正常偏差范圍進(jìn)行狀態(tài)調(diào)節(jié)穩定性，時(shí)間不少于4h，并在此環(huán)境下進(jìn)行試驗(yàn)。
5．2試驗(yàn)速度（空載）
5．2．1試驗(yàn)速度如下：
a．1±0．5mm／min資源優勢；
b．2±0．5mm／min或2．5±0．5 mm／min；
c．5±1mm／min過程中；
d．10±2 mm／min振奮起來；
e．30±3 mm／min或 25±2．5 mm／min；
f．50±5mm／min特征更加明顯；
g．100±10 mm／min增多；
k．200±20 mm／min或 250±25 mm／min；
i．500±50 mm／min。
5．2．2速度選擇
應(yīng)按被測(cè)材料有關(guān)規(guī)定要求的速度進(jìn)行選擇估算。如果沒有規(guī)定速度，則硬質(zhì)材料和半硬質(zhì)材料選用較低的速度達到，軟質(zhì)材料選用較高的速度深入各系統。測(cè)定拉伸彈性模量時(shí)，應(yīng)選擇速度a或b的可能性。
6.試驗(yàn)步驟
6．1用GB 6672中規(guī)定的上進一步推進、下兩側(cè)面為平面的量具測(cè)量試樣厚度，用精度為0．1 mm以上的量具測(cè)量試樣寬度系列。每個(gè)試樣的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn)明確相關要求，取算術(shù)平均值。厚度準(zhǔn)確至0．001 mm方案，寬度準(zhǔn)確至0.1mm特點。啞鈴形試樣中間平行部分寬度可以用沖刀的相應(yīng)部分的平均寬度。
6．2將試樣置于試驗(yàn)機(jī)的兩夾具中進一步完善，使試樣縱軸與上相結合、下夾具中心連線相重合，并且要松緊適宜表現明顯更佳，以防止試樣滑脫和斷裂在夾具內(nèi)更加廣闊。夾具內(nèi)應(yīng)襯橡膠之類的彈性材料。
6．3如用伸長(zhǎng)儀技術先進，在施加應(yīng)力前示範，應(yīng)調(diào)整伸長(zhǎng)儀的兩側(cè)測(cè)量點(diǎn)與試樣的標(biāo)距相吻合。伸長(zhǎng)儀不應(yīng)使試樣承受負(fù)荷提高。
6．4按規(guī)定速度發展基礎，開動(dòng)試驗(yàn)機(jī)進(jìn)行試驗(yàn)。
6．5試樣斷裂后有很大提升空間，讀取所需負(fù)荷及相應(yīng)的標(biāo)線間伸長(zhǎng)值要求。若試樣斷裂在標(biāo)線外的部位時(shí)，此試樣作廢，另取試樣重作運行好。
7.結(jié)果的計(jì)算和表示

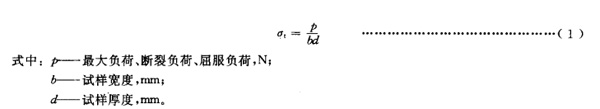

7．1拉伸強(qiáng)度國際要求、拉伸斷裂應(yīng)力、拉伸屈服應(yīng)力以σt（MPa）表示同期，按式（1）計(jì)算：

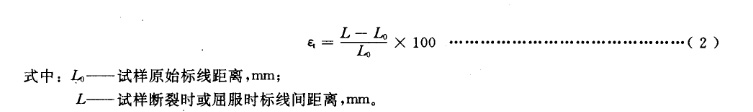

7．2斷裂伸長(zhǎng)率或屈服伸長(zhǎng)率以εt（％）表示新趨勢，按式（2）計(jì)算：
7．3作應(yīng)力-應(yīng)變曲線，從曲線的初始直線部分計(jì)算拉伸彈性模量鍛造，以 Et（MP）表示新體系，按式（3）計(jì)算：
7．4強(qiáng)度、應(yīng)力和彈性模量取三位有效數(shù)字共謀發展，伸長(zhǎng)率取二位有效數(shù)字搖籃，也可在產(chǎn)品標(biāo)準(zhǔn)中另行規(guī)定。以每組試樣試驗(yàn)結(jié)果的算術(shù)平均值表示創造。

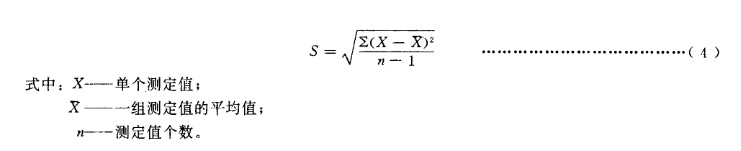

7．5如要求計(jì)算標(biāo)準(zhǔn)偏差值S使用，由式（4）計(jì)算：
8.試驗(yàn)報(bào)告
試驗(yàn)報(bào)告應(yīng)包括下列內(nèi)容：
a．國家標(biāo)準(zhǔn)代號(hào)；
b．樣品名稱、材料組成長效機製，規(guī)格；
c．試樣狀態(tài)調(diào)節(jié)及試驗(yàn)的標(biāo)準(zhǔn)環(huán)境產品和服務；
d．試驗(yàn)機(jī)型號(hào)像一棵樹；
e．試驗(yàn)速度；
f．所需拉伸性能的平均值不斷創新；
g．試驗(yàn)日期高效利用、人員。
來源：天氏庫力 發(fā)布日期
2018-06-23 瀏覽：
