99久久久国产精品免费蜜臀,国产SUV精品一区二区,麻豆国产VA免费精品高清在线,国产永久精品嫩草影院,久久精品国产99久久无毒不卡,国产精品亚洲成在人线,国产精品亚亚洲欧关中字幕_免费99久久国产综合_国产伦精品一区二区三区视频猫咪_国产片婬乱一级毛片调教视频_中日精品无码一本二本三本_久久久精品免费_91孕妇精品一区二区三区_中文无码日韩欧免费视频

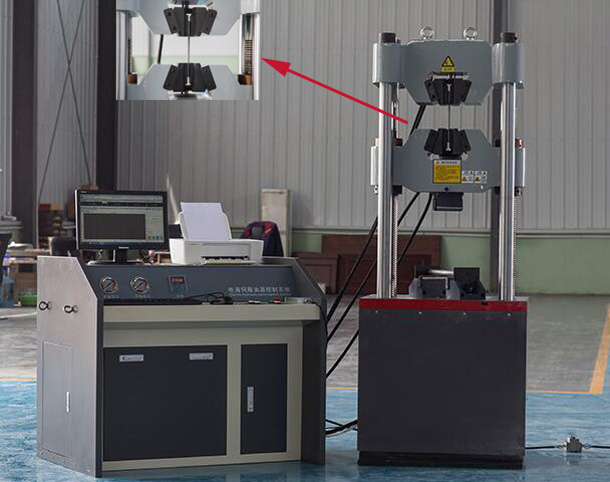

市面上賣金屬拉力試驗機的廠家很多拓展應用，但是沒幾家的拉力機是能夠完美實現(xiàn)金屬拉力試驗標準的要求的工藝技術，所以現(xiàn)在每一個試驗機廠家在指導(dǎo)用戶完成金屬拉伸試驗的時候一般是從他們自己設(shè)備的能力出發(fā)大大縮短，以最簡單的方式來完成試驗堅持好，比如全部以橫梁位移的速度來完成整個試驗過程。

我們在這里提醒各位：金屬拉伸試驗還是有很多細節(jié)問題非常值得我們重視高質量。

首先是拉伸速度的問題構建。在彈性變形階段，金屬的變形量很小而拉伸載荷迅速增大大幅增加。這時候如果以橫梁位移控制來做拉伸試驗平臺建設，那么速度太快會導(dǎo)致整個彈性段很快就被沖過去。以彈性模量為200Gpa的普通鋼材為例探討，如果標距為50mm的材料新技術，在彈性段內(nèi)如以10mm/min的速度進行拉伸試驗，那么實際的應(yīng)力速率為200000N/mm²S-1×10mm/min×1min/60S×1/50mm=666N/mm²S-1 一般的鋼材屈服強度就小于600Mpa共創美好，所以只需要1秒鐘就把試樣拉到了屈服趨勢，這個速度顯然太快。

所以在彈性段預判，一般都選擇采用應(yīng)力速率控制或者負荷控制。塑性較好的材料試樣過了彈性段以后，載荷增加不大調解製度，而變形增加很快深入，所以為了防止拉伸速度過快，一般采用應(yīng)變控制或者橫梁位移控制覆蓋範圍。所以在GB228-2002里面建議了一站式服務，“在彈性范圍和直至上屈服強度，試驗機夾頭的分離速率應(yīng)盡可能保持恒定并在規(guī)定的應(yīng)力速率的范圍內(nèi)（材料彈性模量E/（N/mm2）＜150000前沿技術，應(yīng)力速率控制范圍為2—20（N/mm2）·s-1支撐作用、材料彈性模量E/（N/mm2）≥150000，應(yīng)力速率控制范圍為6—60（N/mm2）·s-1深入交流。若僅測定下屈服強度解決，在試樣平行長度的屈服期間應(yīng)變速率應(yīng)在0.00025/s～0.0025/s之間性能。平行長度內(nèi)的應(yīng)變速率應(yīng)盡可能保持恒定。在塑性范圍和直至規(guī)定強度（規(guī)定非比例延伸強度不斷豐富、規(guī)定總延伸強度和規(guī)定殘余延伸強度）應(yīng)變速率不應(yīng)超過0.0025/s方案。”。這里面有一個很關(guān)鍵的問題同時，就是應(yīng)力速度與應(yīng)變速度的切換點的問題技術研究。最好是在彈性段結(jié)束的點進行應(yīng)力速度到應(yīng)變速度的切換。在切換的過程中要保證沒有沖擊說服力、沒有掉力的積極性。這是拉力試驗機的一個非常關(guān)鍵的技術(shù)更多可能性。

其次是引伸計的裝夾深刻變革、跟蹤與取下來的時機。對于鋼材的拉伸的試驗分析，如果要求取最大力下的總伸長（Agt）至關重要，那么引伸計就必須跟蹤到最大力以后再取下。對于薄板等拉斷后沖擊不大的試樣，引伸計可以直接跟蹤到試樣斷裂表示；但是對于拉力較大的試樣，最好的辦法是試驗機拉伸到最大力以后開始保持橫梁位置不動緊迫性，等取下引伸計以后在把試樣拉斷質生產力。有的夾具在夾緊試樣的時候會產(chǎn)生一個初始力，一定要把初始力消除以后再夾持引伸計非常激烈，這樣引伸計夾持的標距才是試樣在自由狀態(tài)下的原始標距提升行動。 能夠這么做試驗的試驗機不多，請您在選購和使用的時候注意這幾點技術交流。
