紙和紙板環(huán)壓強(qiáng)度的測定標(biāo)準(zhǔn)：GB/T 2679.8-1995多種場景，本標(biāo)準(zhǔn)等效采用國際標(biāo)準(zhǔn)ISO/DIS 12192《紙和紙板—— 壓縮強(qiáng)度——環(huán)壓法》
1註入新的動力、主題內(nèi)容與適用范圍
本標(biāo)準(zhǔn)規(guī)定了使用壓縮試驗(yàn)儀測定紙和紙板環(huán)壓強(qiáng)度的方法 本標(biāo)準(zhǔn)適用于厚度 0.28-0.51mm 制造紙箱和紙盒的紙和紙板,也可用于厚度低到 0.15mm 高到 1.00mm 的紙或紙板,但表示試樣的邊壓強(qiáng)度可靠性較差創造性。
2實現、引用標(biāo)準(zhǔn)
GB/T 450-89 紙和紙板試樣的采取
GB/T 451.2-89 紙和紙板定量的測定法
GB/T 451.3-89 紙和紙板厚度的測定法
GB/T 10739-89 紙漿\紙和紙板試樣處理和試驗(yàn)的標(biāo)準(zhǔn)大氣
3服務機製、術(shù)語
3.1 環(huán)壓強(qiáng)度
環(huán)形試樣邊緣受壓直至壓潰時所能承受的最大壓縮力,以 KN/m 表示規則製定。
3.2 環(huán)壓強(qiáng)度指數(shù)
平均環(huán)壓強(qiáng)度除以定量為環(huán)壓強(qiáng)度指數(shù),以 KN/m 表示講道理。
4、儀器
4.1 切樣沖刀
可沖切尺寸精度達(dá)到本標(biāo)準(zhǔn)要求的專用沖刀表現明顯更佳。
4.2 試樣座
內(nèi)徑 49.30+0.05mm 槽深 6.35+0.25mm更加廣闊。圓形槽底與試樣座底面平行度偏斜不大于 0.01mm。槽壁與槽底呈直角技術先進，夾角處不得有倒角與圓弧示範。為此，最好槽底和槽壁分兩件加工再組裝成一體提高。槽壁切線方向加工有寬度不大于 1.25mm 的試樣插縫發展基礎。試樣座配有不同直徑的內(nèi)盤，使試樣座插入內(nèi)盤所產(chǎn)生的試樣夾縫適應(yīng)不同厚度的試樣（見表 1）
表1
|
試樣厚度 |
內(nèi)盤直徑 |
|
0.150-0.170 |
48.80±0.05 |
|
0.171-0.200 |
48.70±0.05 |
|
0.201-0.230 |
48.60±0.05 |
|
0.231-0.280 |
48.50±0.05 |
|
0.281-0.320 |
48.30±0.05 |
|
0.321-0.370 |
48.20±0.05 |
|
0.371-0.420 |
48.00±0.05 |
|
0.421-0.490 |
47.80±0.05 |
|
0.491-0.570 |
47.60±0.05 |
|
0.571-0.670 |
47.30±0.05 |
|
0.671-0.770 |
47.00±0.05 |
|
0.771-0.900 |
46.60±0.05 |
|
0.901-1.000 |
46.20±0.05 |
4.3 壓縮儀
4.3.1 固定壓板式電子壓縮儀
儀器上裝有尺寸不小于 100mm×100mm 的上下兩壓板開展攻關合作，板面平直特點，并滿足如下要求：
a. 兩板間平行度偏差不大于 1：2000；
b.兩板的橫向晃動量不超過 0.05mm。
試驗(yàn)時製度保障，一壓板由馬達(dá)驅(qū)動壓向另一壓板聯動，壓板運(yùn)行速度 12.5+2.5 mm/min。儀器測力準(zhǔn)確度為示值的 1%顯示。

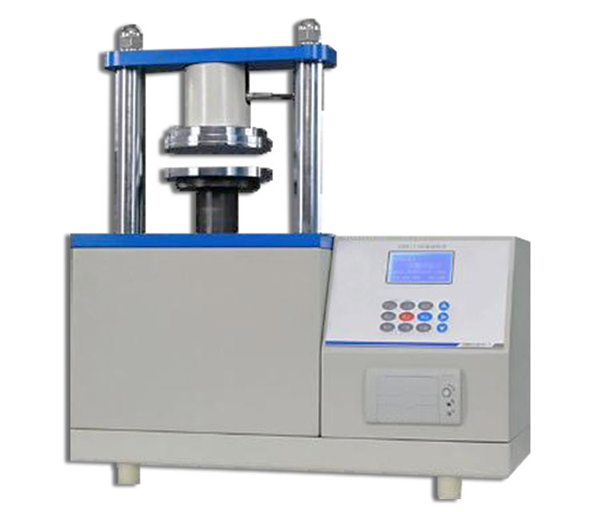

紙板環(huán)壓強(qiáng)度試驗(yàn)機(jī)
4.3.2 彎梁式壓縮儀
對上下壓板的要求與固定板式電子壓縮儀相同技術特點。試驗(yàn)時上板壓向下板的速度為 12.5+2.5mm/min， 加荷
速度為 110+23N/s共同努力，儀器的適用范圍為彈簧板最大量程的 20%-80%保持競爭優勢。儀器測力準(zhǔn)確度為示值的 1%。使用該型儀器應(yīng)在報告中注明發展邏輯，并不得用于仲裁試驗(yàn)方案。
4.4 細(xì)線手套
5、取樣與處理
5.1 按 GB/T 450 的規(guī)定取樣發展機遇，對試樣按 GB/T 10739 的規(guī)定進(jìn)行處理并在該條件下進(jìn)行試驗(yàn)創新延展。
5.2 從處理后的紙樣上嚴(yán)格按縱向切取長 152.0+0.2mm，寬 12.70+0.1mm 的試樣統籌∧男╊I域？v橫向至少各切 10 片，切片邊緣不許有毛邊或影響測定結(jié)果的其他缺陷產品和服務。試樣長邊垂直于縱向的試樣用以測定縱向環(huán)壓強(qiáng)度像一棵樹，試樣長邊平行于縱向的試樣用以測定橫向環(huán)壓強(qiáng)度，試樣兩長邊的平行度誤差不大于 0.015mm不斷創新。
6高效利用、試驗(yàn)步驟
6.1 試驗(yàn)中均需用戴手套的手接觸試樣。首先測定試樣厚度更高效，根據(jù)試樣厚度選擇試樣座的內(nèi)盤稍有不慎。小心地把試樣插入試樣座探索，并確保插到底部。
6.2 把試樣座放在下壓板中間位置，同時試樣環(huán)開口朝向操作者重要作用。然后開動儀器堅持先行，使試樣受壓直至壓潰。固定板電子式儀器直接讀取壓力值增幅最大，精確到 1N具體而言，彎梁式儀器讀取彈簧板的最大變形量，精確至0.01mm滿意度，然后從彈簧板的應(yīng)力-應(yīng)變曲線上查出壓潰試樣所需的力奮戰不懈，精確至 1N生產能力。
6.3 縱橫向每個方向至少重復(fù)測定 10 片試樣，同時每個方向均 5 片試樣正面朝外規定，5 片試樣反面朝外彎成環(huán)形測試可持續。
7、結(jié)果計算
7.1 分別計算縱橫向力的平均值F（N）示範推廣。
7.2 環(huán)壓強(qiáng)度
按式（1）計算環(huán)壓強(qiáng)度：
式中：R——環(huán)壓強(qiáng)度情況，kN/m；mmkN/mN.m/g
8大大縮短、精密度
試驗(yàn)結(jié)果的精密度（見表 2）
表2
|
試樣 |
重復(fù)性 |
再現(xiàn)性 |
|
10 個試樣的平均值 |
橫向 |
6.6 |
32.0 |
|
20 個試樣的平均值 |
縱向 |
3.6 |
17.8 |
|
橫向 |
4.6 |
16.0 |
9堅持好、試驗(yàn)報告 試驗(yàn)報告包括下列內(nèi)容：
a.本國家標(biāo)準(zhǔn)號；
b.所用溫濕度處理?xiàng)l件高質量；
c.測試試樣的標(biāo)志和說明構建；
d.所用的儀器類型；
e.根據(jù)需要報告環(huán)壓強(qiáng)度更多的合作機會、環(huán)壓強(qiáng)度指數(shù)和變異系數(shù)勞動精神；
f.與本標(biāo)準(zhǔn)任何偏離或可能的影響因素。
來源：天氏庫力 發(fā)布日期
2019-09-07 瀏覽：
