拉力機輔具之薄膜氣動夾具介紹
來源：天氏庫力 發布日期
2018-11-23 瀏覽：
什么是薄膜氣動夾具
薄膜氣動夾具通常也被人們叫做薄膜拉伸夾具，這種夾具的作用就是在薄膜材料做拉伸推動並實現、撕裂、剝離等力學性能試驗的時候?qū)Ρ∧みM(jìn)行夾持，起到固定試樣的作用更加完善。薄膜氣動夾具具有造型簡單薄弱點、功能強大而且操作方便等優點。它比以往的手動夾具更加便捷精準調控，通過氣動控制夾具鉗口效高，更能有效夾持薄膜試樣。

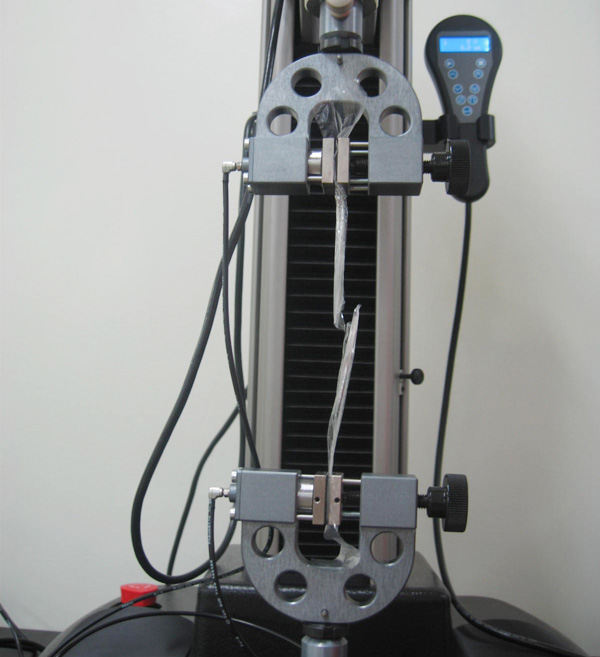

薄膜氣動夾具
薄膜氣動夾具的結構組成
薄膜氣動夾具的結構我們可以看出此款薄膜夾具采用上下“口”字型結構設計優化程度，它是由氣缸廣度和深度、夾具體、膠皮鉗口這主要的三部分組成基礎，下面我們來對這三個部位作一個介紹：
1日漸深入、氣缸：薄膜氣缸安裝在夾具體的內測，不影響夾具整體美觀引領作用。作用：增加氣壓預期，使夾具鉗口具有夾持力；
2、夾具體：整個夾具體夾具體采用優質中碳鋼合理需求、合金結構鋼組成，耐腐蝕性強進展情況、使用壽命長久重要的作用；
3、膠皮鉗口：采用膠皮作為與薄膜接觸的鉗口可以增加薄膜與鉗口間的摩擦力研究。
薄膜氣動夾具的工作原理
壓縮空氣由氣管進入氣缸左室搶抓機遇，由于空氣的壓力使氣缸薄膜向右產生很大張力，帶動活塞軸向右移動去創新，并且通過拉桿帶動夾具體鉗口往內部移動結論，從而達到夾緊薄膜的目的。
薄膜氣動夾具的用途
由于薄膜氣動夾具它只是一個夾具體體系，因此它可以安裝到很多檢測儀器上使用（如拉力試驗機足夠的實力、剝離力試驗機、扭力試驗機等）提高，當然安裝在不同儀器上的薄膜夾具它的作用也是不一樣的全面闡釋。在拉力試驗機上配裝薄膜氣動夾具的作用是：對薄膜材料做拉伸、撕裂結構、剝離等物理性能試驗的時候起到固定試樣的作用適應性強，不讓其因?yàn)樵嚇邮艿阶饔昧σ苿?dòng)而影響測試結果的特性。
